三菱重工海尔双机切换DAS的功能 1、控制两台空调机定时切换运行,即A空调运行X小时后切换到B空调运行,当B空调运行X小时后切换为A空调运行,这样循环运行,(其中X可以为6、12、18、24、30... ...90、96、由用户自行设置改变。)
2、当A、B空调中任意一台在运行中发生故障时,控制器可自动启动另一台空调,发生故障的空调的故障排除后,控制器自动重新进行定时切换运行。(故障专指在遥控器上显示故障代码的故障)
3、当A、B空调中任意一台在运行中发生断电故障,控制器可自动启动另一台空调,当供电恢复后,控制器恢复定时切换运行。
4、如两台空调都停电,则供电恢复后,控制器可自动重新进行定时切换运行(无须人工恢复)。
5、当A、B空调中任意一台在运行中发生故障时,控制器能输出一驱动12VDC继电器信号,用户可用来驱动报警装置。
三菱重工海尔双机切换DAS的安装1、附属品 ①控制器(装有接口板)———————————1个
②盖板——————————————————1个
③螺钉(Φ4*10)——————————————2个
④线扎——————————————————4个
⑤主备机连接线——————————————1根
⑥备用机信号线——————————————1根(5米)

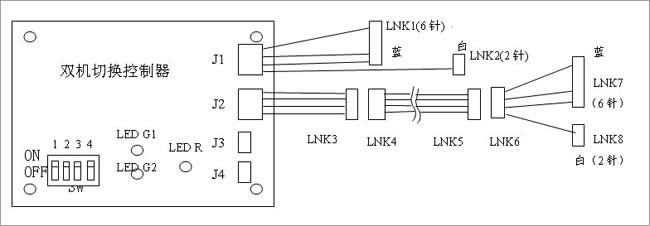

2、连线说明 双机切换控制器外形如图所示:
各部件功能说明 (1)连接器LNK1(蓝)————接主机控制板上的连接器CNT(6针)
(2)连接器LNK2(白)————接主机控制板上的连接器CNQ(2针)
(3)连接器LNK3———————接主备机连接线的连接器LNK4(4针)
(4)连接器LNK5———————接备用机信号线的连接器LNK6(4针)
(5)连接器LNK7(蓝)————接备用机控制板上的连接器CNT(6针)
(6)连接器LNK8(白)————接备用机控制板上的连接器CNQ(2针)
(7)插座J3、J4——————异常输出口(备用)
(8)拨码开关SW———————定时切换时间设定开关
(9)指示灯
LED R:电源指示灯,该灯亮,表示控制器电源接通,工作正常。
LED G1:主机工作指示灯,该灯亮,表示主机正在工作。
LED G2:备用机工作指示灯,该灯亮,表示备用机正在工作。
3、安装说明 控制器安装在主机(主机、备用机可任意指定,通常将安装控制器的空调称为主机)室内机机壳内,安装步骤如下:
(1)开空调机,将主备用机的状态(制冷、制热或自动)设定到用户要求的状态,关机,断电。
(2)设置定时切换的时间。根据需要,通过对拨码开关SW进行设定,可在6至96小时之间,以6小时为单位,任意设定定时切换的时间,设定方法如下:
拨码开关位
|
1
|
2
|
3
|
4
|
6
|
ON |
ON |
ON |
ON |
12
|
OFF |
ON |
ON |
ON |
18
|
ON |
OFF |
ON |
ON |
24
|
OFF |
OFF |
ON |
ON |
30
|
ON |
ON |
OFF |
ON |
36
|
OFF |
ON |
OFF |
ON |
42
|
ON |
OFF |
OFF |
ON |
48
|
OFF |
OFF |
OFF |
ON |
54
|
ON |
ON |
ON |
OFF |
60
|
OFF |
ON |
ON |
OFF |
66
|
ON |
OFF |
ON |
OFF |
72
|
OFF |
OFF |
ON |
OFF |
78
|
ON |
ON |
OFF |
OFF |
84
|
OFF |
ON |
OFF |
OFF |
90
|
ON |
OFF |
OFF |
OFF |
96(出厂设置)
|
OFF |
OFF |
OFF |
OFF |

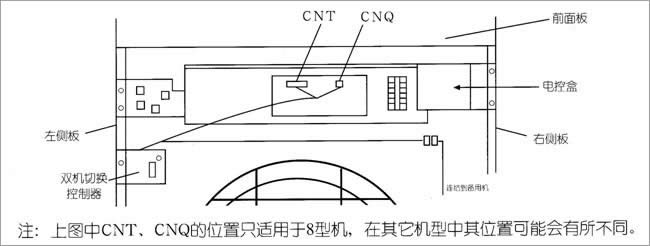

(3)移开主机的进风栅,打开电控盒,将连接器LNK1、LNK2分别插到控制板的CNT和CNQ上。按照图示位置放置控制器,用螺钉将控制器及盖板固定在侧板上,用另一个螺钉将盖板固定住。
(4)控制器上的连接器LNK3与主备机连接线上的连接器LNK4连接到一起,再将连接线另一端的连接器LNK5与备用机信号线的连接器LNK6连接到一起,将备用机信号线上的连接器LNK7和LNK8分别插到备用机控制板的CNT和CNQ上。
(5)后给主备机通电,控制器将立即开始工作。
三菱重工海尔双机切换使用说明 (1)在正常情况下,控制器会首先控制主机工作(LED G1灯亮,LED G2灯灭),达到设定的时间后,会自动地切换到备用机工作(LED G1灯灭,LED G2灯亮)。如要变更定时切换时间,可在任意时间通过拨码开关来设定,设定的时间将在下一周期内生效。
(2)不论主机还是备用机,如果在运转过程中发生故障,控制器会自动启动另外一台空调。指示灯也会相应的发生变化。
(3)不论主机还是备用机,如果在运转过程中发生停电,控制器会自动启动另外一台空调。指示灯也会相应的发生变化。如果两台空调都停电,则在电力恢复后,控制器会自动重新开始工作。
(4)当空调发生故障时,控制器上的插座J3、J4可提供一个12V继电器信号,用户可用来驱动自己的报警设备。
